項目背景

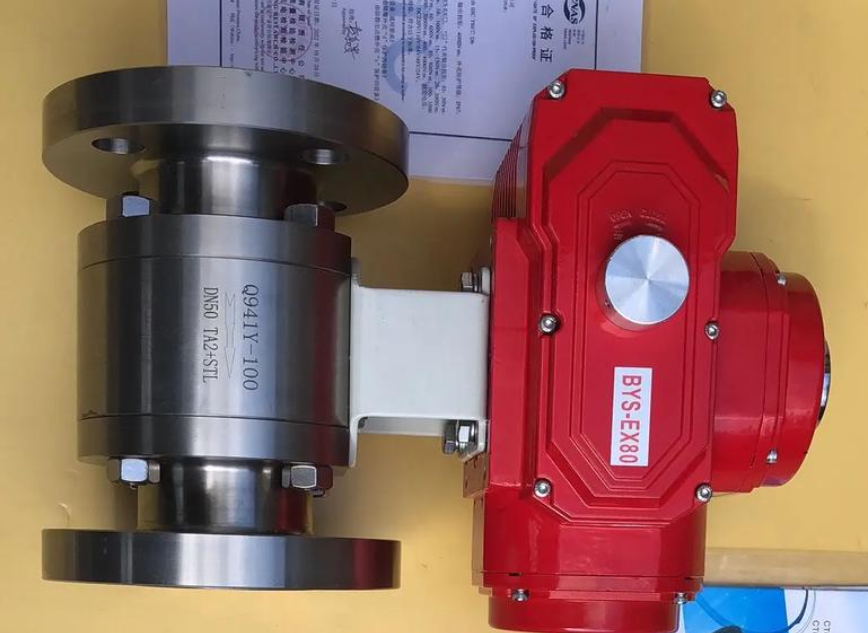

某能源裝備制造商需要為深海油氣開采系統定制一批耐腐蝕高壓球閥，要求滿足：
- 工作壓力：15000psi (103.4MPa)
- 耐溫范圍：-196℃~450℃
- 耐H?S/CO?腐蝕環境
- 零泄漏率（API 6D標準）
傳統鑄造工藝無法滿足復雜內部流道結構和異形密封面的加工要求，且模具開發周期長達12周。
傳統制造痛點
- 結構限制：傳統分體式裝配導致16處潛在泄漏點
- 材料浪費：316L不銹鋼毛坯利用率僅32%
- 周期瓶頸：從設計到樣閥交付需22周
- 性能局限：無法實現拓撲優化的應力分布結構
3D打印解決方案
技術路線
1. 工藝選擇：金屬粉末床熔融（LPBF）
2. 材料體系：Inconel 718鎳基合金（ASTM B637）
3. 成型參數：
- 層厚：30μm
- 激光功率：300W
- 掃描速度：800mm/s
4. 后處理：
- HIP熱等靜壓（1180℃/100MPa）
- 電解拋光（Ra 0.8μm）
- PTFE復合涂層
設計創新
- 一體化成型：將傳統21個部件整合為單件式結構
- 仿生流道：采用Gyroid晶格結構優化流體動力學
- 智能冷卻系統：集成拓撲優化的散熱通道
- 嵌入式傳感器槽：預留無線壓力監測模塊安裝位
技術實現亮點
-
數字孿生驗證：
- CFD模擬壓降降低42%
- FEA分析應力峰值下降57%
-
精密控制：
- 關鍵密封面尺寸公差：±0.05mm
- 表面粗糙度：Ra 0.4-1.6μm
- 致密度：≥99.97%
-
材料性能：
- 屈服強度：≥1100MPa
- 沖擊韌性：≥120J（-50℃）
- SCC抗性：NACE TM0177 Level VII
應用成果對比
| 指標 | 傳統制造 | 3D打印方案 | 提升幅度 |
|---|---|---|---|
| 零件數量 | 21件 | 1件 | -95% |
| 泄漏風險點 | 16處 | 0處 | 100% |
| 生產周期 | 22周 | 6周 | -73% |
| 材料利用率 | 32% | 89% | +178% |
| 重量 | 8.7kg | 5.2kg | -40% |
| 爆破壓力 | 175MPa | 245MPa | +40% |
附加價值創造
-
運維智能化：
- 集成式傳感器實現壓力/溫度實時監控
- 數字孿生系統預測剩余壽命（精度±3%）
-
全生命周期成本：
- 安裝維護成本降低60%
- 使用壽命延長至15年（傳統8-10年）
-
環境效益：
- 減少鑄造廢料4.3噸/千件
- 能耗降低55%（ISO 14955標準）
行業啟示
該案例驗證了金屬3D打印在復雜流體設備的三大突破：
- 結構革命：突破分體裝配限制，實現功能集成化
- 性能躍升：通過微觀組織控制獲得超常力學性能
- 數字制造：從物理實體到數據資產的范式轉變
目前該技術方案已通過API 6FA防火測試和DNV GL認證，在LNG輸送系統和地熱發電領域完成規?；瘧茫瑔翁籽b置年節約運維成本超過$280,000。
此案例典型展現了增材制造如何重構傳統壓力容器的設計制造體系，為流程工業設備升級提供了創新技術路徑。需要詳細技術參數或類似應用場景方案，可提供更專業的定制化分析報告
